国网重庆超高压公司220kV龙洲湾电缆通道防外破可视化监控系统加装项目

220kV龙洲湾电缆通道包含龙洲湾通道（5.01km）、珞走支通道（0.035km）、走龙支通道(0.37km)、龙鱼支通道（1.31km），起于220kV走马羊变电站，终点在110kV龙洲湾变电站、220kV珞走东西线#24塔、220kV珞走南北线#21塔、110kV走龙东西线#1塔、110kV白走南北线#16塔、110kV龙鱼东西线#1塔。龙洲湾隧道全长5.01公里，为暗挖结构隧道。220kV龙洲湾等电缆通道可视化监控系统加装项目安装电缆隧道综合监测1套。

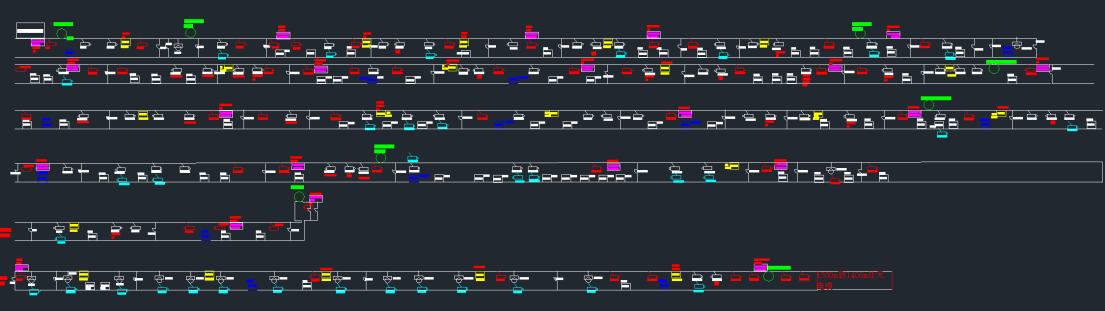

摄像机设计规则

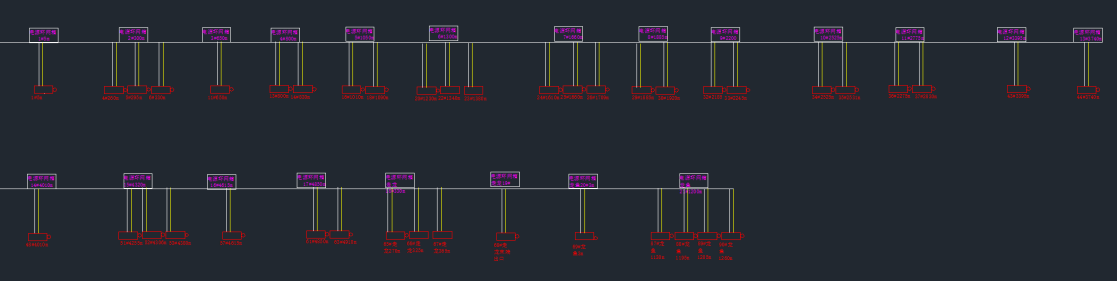

“现场控制箱”45台，加装的箱子的网络传输和原网络箱之间采用手拉手并联的方式接入整个通道的光纤网络内，形成1组光纤网络，方便后期维护和管理；

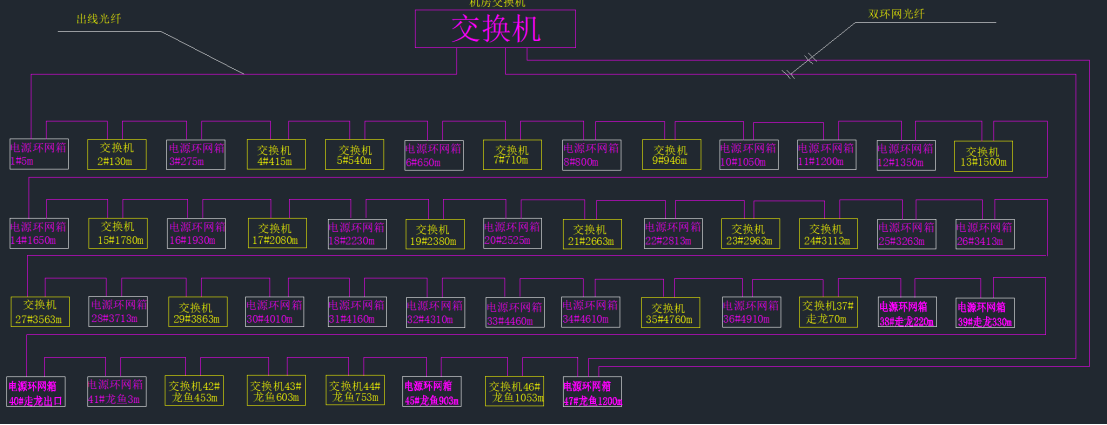

本项目原先采用单环网的通信方式，本次迁改后采用双环网的通信方式，即在最后的光电交换机增加1路光模块，跳接至变电站光纤网络屏柜内。
